Saviez-vous que le boîtier DCL, présent dans presque tous les logements français depuis 1995, est conçu pour supporter jusqu’à 25 kg de charge ? Pourtant, on se retrouve souvent coincé avec un crochet standard totalement incompatible avec les barrettes de fixation des luminaires modernes.
Nous allons voir ensemble comment remplacer crochet dcl par vis pour installer votre nouveau lustre en toute sécurité. On vous explique comment identifier le bon diamètre M4 ou M5 et réussir ce montage mécanique sans endommager votre installation électrique. 💡

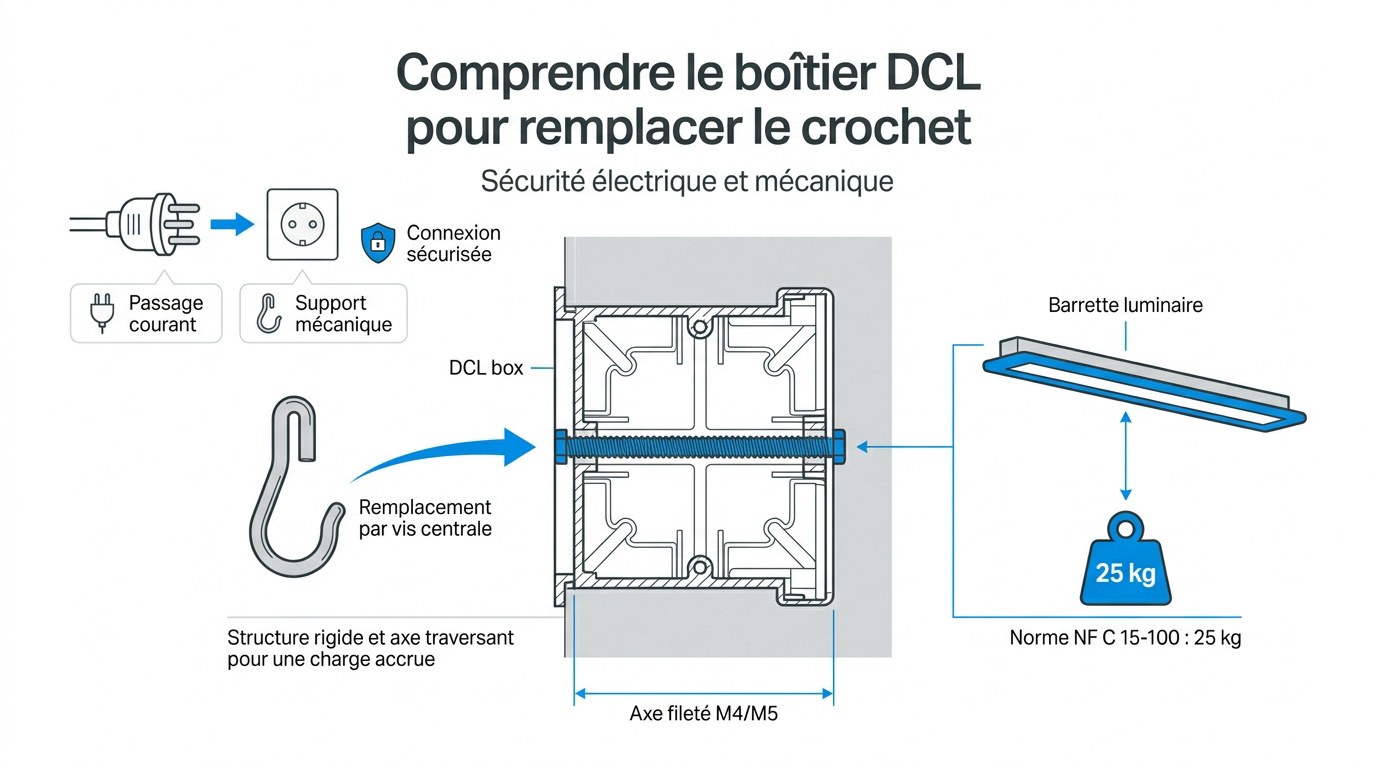

Comprendre le boîtier DCL pour remplacer le crochet
La norme NF C 15-100 impose le boîtier DCL supportant 25 kg. Le remplacement du crochet par une vis M4 ou M5 permet de fixer des luminaires modernes à barrette, garantissant une stabilité axiale parfaite.
Il est primordial de bien faire la différence entre l’alimentation électrique et la tenue physique de votre plafonnier.
La distinction entre support mécanique et connexion électrique
La fiche DCL mâle sert uniquement au passage du courant. Elle se clipse simplement dans le boîtier. Elle ne doit jamais porter le poids de l’objet.
Le crochet central est l’unique responsable de la tenue mécanique. Il est indépendant des bornes électriques. On peut donc le retirer sans toucher au câblage interne du plafond. C’est rassurant.
La fiche DCL est un connecteur électrique dédié au raccordement, tandis que le crochet central assure la suspension mécanique du luminaire jusqu’à une charge de 25 kg.
Cette séparation évite tout risque d’arrachement des fils. Le système est pensé pour la sécurité totale de l’usager.
Le rôle du filetage central dans la norme NF C 15-100
La norme exige une résistance à l’arrachement de 25 kilos minimum. Ce test est validé par l’axe fileté métallique. Il traverse le fond de la boîte d’encastrement.
Le boîtier DCL est conçu pour supporter des charges lourdes grâce à son ancrage métallique central, évitant ainsi toute chute accidentelle de vos luminaires.
Ce filetage est le point d’ancrage universel pour tous les dispositifs de suspension. Sans lui, rien ne tient. C’est le garant de la solidité de votre installation électrique.
Tout comme pour savoir comment installer un lavabo avec des fixations robustes, la sécurité de votre éclairage repose sur ce pivot central.
Pourquoi le filetage est le cœur du système DCL
Le boîtier encastré cache une structure rigide sous le plastique. L’axe central reçoit indifféremment un crochet ou une vis longue. C’est une modularité intelligente. On adapte le support selon le luminaire choisi, sans rien casser au plafond.
Le filetage permet un serrage précis. Il évite les jeux mécaniques désagréables. Votre luminaire reste droit, même s’il est imposant ou asymétrique. C’est l’atout majeur du système.
Comprendre cette pièce aide à ne pas forcer inutilement. On travaille proprement, comme un pro de l’électricité.
Pourquoi faut-il parfois substituer le crochet par une vis ?
Mais alors, si le crochet est standard, pourquoi s’embêter à le changer pour une simple vis ?
L’incompatibilité avec les barrettes de fixation modernes
Beaucoup de luminaires design utilisent des barrettes métalliques plates. Ces supports se vissent directement contre le plafond. Le crochet dépasse trop et empêche le plaquage correct du luminaire.
Le boîtier DCL contient deux éléments distincts : la fiche pour le raccordement électrique et le crochet central qui assure uniquement la fixation mécanique.
Le cache-piton ne peut pas masquer les fils si le crochet fait obstacle. C’est frustrant lors du montage. En remplaçant le crochet par une vis, on libère l’espace nécessaire au plaquage.
Le résultat est immédiat. Tout s’ajuste parfaitement au millimètre près. C’est bien plus propre ainsi.
Gérer le poids et l’équilibre des luminaires imposants
Un crochet peut induire un balancement si le lustre est lourd. La vis assure une liaison rigide et axiale. C’est rassurant pour les modèles de grand diamètre.
La stabilité mécanique est renforcée par ce contact direct. Aucun risque que le luminaire ne penche d’un côté. Le serrage ferme garantit une sécurité pérenne.
Vous retrouverez la même rigueur que pour comment rajeunir un escalier en bois en comparant la satisfaction d’une finition stable.
Esthétique et finition parfaite au ras du plafond
Une vis permet de loger plus facilement les surplus de câbles. Le boîtier DCL devient une zone de rangement invisible. L’aspect visuel final gagne en finesse et en discrétion.
Rien ne dépasse du pavillon du lustre. La fixation est totalement masquée. C’est le détail qui fait la différence entre un bricolage amateur et une pose soignée.
Vous obtenez un rendu digne d’un magazine de décoration. C’est gratifiant et vraiment simple à réaliser.
3 critères pour choisir la visserie de votre boîtier DCL
Avant de courir au magasin, il faut savoir quelle vis glisser dans votre poche pour réussir votre installation.
Identifier le diamètre M4 ou M5 sans outils complexes
Les boîtiers DCL utilisent deux standards : le M4 ou le M5. Le M5 est plus épais et courant aujourd’hui. Le M4 se trouve souvent sur les installations anciennes.
Pour ne pas vous tromper, suivez ces quelques étapes simples :
- Prendre une vis de 4mm et une de 5mm.
- Tester le vissage manuel sans forcer.
- La vis correcte doit entrer sans résistance.
- Si ça flotte c’est du M5 et vous avez du M4.
Pas besoin de pied à coulisse. Cette méthode comparative fonctionne à tous les coups. C’est une astuce de vieux briscard du chantier.
Emportez l’ancien crochet en magasin pour que le vendeur puisse identifier le pas de vis précisément et éviter tout retour inutile.
Sélectionner la longueur et le matériau selon la charge
L’acier zingué suffit pour la plupart des usages intérieurs. Pour un lustre très lourd, préférez une classe de résistance élevée. La longueur doit permettre de traverser la barrette.
Le choix de la vis dépend directement du poids de votre luminaire pour garantir une tenue mécanique parfaite et éviter que tout ne s’écroule sur votre table.
Une vis trop courte ne prendra que deux filets. C’est dangereux. Une vis trop longue butera au fond du boîtier. Visez environ 30 à 40 millimètres.
Il est aussi utile de savoir quelle taille de cheville molly choisir pour du BA13 pour illustrer l’importance du choix de la visserie adaptée au support.
| Type de vis | Usage recommandé |
|---|---|
| M4 x 30 mm | Luminaires légers (inférieurs à 3 kg) |
| M5 x 40 mm | Usage standard (entre 3 et 8 kg) |
| M5 x 50 mm | Luminaires lourds (supérieurs à 8 kg) |
| M5 x 40 mm Inox | Zones humides (salle de bain) |
L’importance des rondelles de répartition pour la sécurité
La rondelle évite que la tête de vis ne passe à travers le support. Elle répartit la pression sur une plus large surface. C’est indispensable pour les luminaires fragiles.
Utilisez des rondelles larges pour les charges dépassant 5 kilos. Cela empêche la déformation de la barrette métallique. Votre montage restera stable durant des années sans bouger.
Une simple rondelle peut sembler dérisoire, mais elle assure la stabilité de la barrette métallique face à la tension exercée par le poids du luminaire.
C’est un petit accessoire qui coûte quelques centimes. Pourtant, il sauve votre installation. Ne faites pas l’impasse sur ce détail technique.
Préparation et démontage sécurisé du crochet existant
On a le matériel, maintenant on passe à l’action en toute sécurité.
Sécurisation du périmètre et vérification d’absence de tension
Coupez impérativement le courant au disjoncteur général. Ne vous contentez pas de l’interrupteur mural. Un retour de phase est toujours possible. C’est la règle d’or de tout électricien prudent.
Coupez le courant au disjoncteur général et utilisez systématiquement un VAT avant toute manipulation des fils conducteurs.
Utilisez toujours un testeur de tension (VAT) avant de toucher aux fils, même si vous pensez avoir coupé le bon fusible.
Une fois le noir fait, vous pouvez travailler sereinement. La sécurité n’est jamais une perte de temps pour nous.
Retrait du cache et dévissage du crochet existant
Retirez le couvercle en plastique du boîtier DCL. Il suffit souvent d’un quart de tour manuel. Le crochet apparaît alors au centre, bien visible et accessible.
Dévissez le crochet dans le sens inverse des aiguilles d’une montre. Si c’est grippé, utilisez une pince multiprise. Allez-y doucement pour ne pas casser le plastique.
Vous pouvez aussi consulter nos astuces pour remplacer une clé Allen si vous manquez d’outils standards. Bref, l’idée est de libérer l’axe central.
Nettoyage et inspection du filetage interne du boîtier
La poussière de plâtre s’accumule souvent dans l’axe. Un coup d’aspirateur ou de soufflette est idéal. Le filetage doit être propre pour accueillir la nouvelle vis.
Vérifiez que les filets ne sont pas écrasés. Si le crochet forçait, l’axe est peut-être abîmé. Une inspection visuelle rapide suffit à lever le doute.
Un filetage propre en M4 ou M5 garantit que votre luminaire ne finira pas par terre. Ne forcez jamais !
Un filetage sain facilite grandement la suite des opérations. C’est la base d’un montage réussi et solide pour remplacer crochet dcl par vis.
Installation de la vis et raccordement du luminaire
Le terrain est propre, il est temps de fixer votre nouveau luminaire.
Mise en place de la vis de substitution sans forcer
Amorcez le vissage à la main. Cela évite de partir de travers et de détruire le filetage. Si ça résiste, ressortez et recommencez calmement.
Réglez la profondeur selon l’épaisseur de votre support. La vis doit dépasser juste assez pour fixer l’écrou final. C’est un jeu de précision. Prenez le temps de tester la hauteur avant de bloquer.
Une fois en place, vérifiez que la vis ne bouge pas. Elle doit être ferme.
Le filetage des boîtiers Legrand ou Schneider est généralement en M5. Ne forcez jamais : une vis mal engagée peut sembler tenir avant de céder sous le poids du lustre.
Raccordement électrique sécurisé des conducteurs sur la fiche
Pour réussir votre branchement, respectez scrupuleusement le code couleur standardisé :
- Fil bleu pour le neutre.
- Fil marron ou rouge pour la phase.
- Fil vert et jaune pour la terre.
Insérez les fils dans la fiche DCL mâle. Les bornes auto-dénudantes sont les plus simples à utiliser. Tirez légèrement sur chaque fil pour vérifier leur tenue.
Consultez nos conseils sur la VMC sans sortie extérieure pour l’importance des connexions étanches. Une installation propre évite les faux contacts.

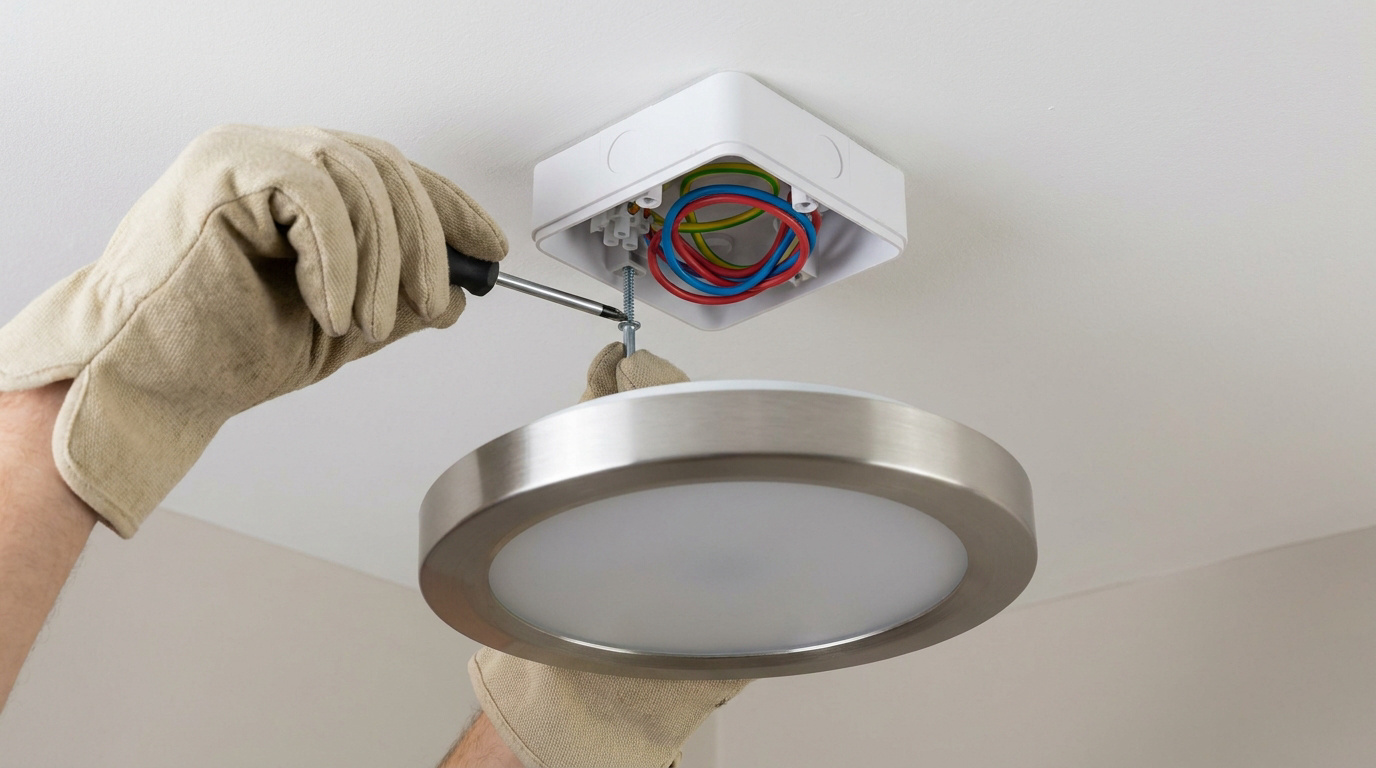

Fixation finale et test de solidité de l’ensemble
Glissez le luminaire sur la vis. Vissez l’écrou ou le capuchon décoratif. Serrez fermement mais sans excès pour ne pas marquer le métal.
Exercez une légère pression vers le bas. Le luminaire ne doit pas avoir de jeu. Si tout semble solide, vous pouvez enfin rétablir le courant.
Admirez le résultat. Votre lustre est parfaitement droit et sécurisé. C’est une belle victoire sur le bricolage.
Quelles sont les compatibilités selon les marques de boîtiers ?
Toutes les boîtes ne se valent pas, même si elles se ressemblent. Pour réussir l’opération et remplacer crochet dcl par vis sans abîmer le support, identifiez d’abord le matériel installé dans votre plafond.
Spécificités des boîtiers Legrand et Schneider Electric
Legrand et Schneider dominent le marché français. Leurs modèles récents utilisent presque exclusivement du M5. L’accès au filetage est aisé sur les gammes Batibox et Multifix. C’est un gage de confort pour l’installateur.
| Marque | Gamme | Standard | Remplacement |
|---|---|---|---|
| Legrand | Batibox | M5 | Facile |
| Schneider | Multifix | M5 | Facile |
| Bizline | Standard | M5 | Facile |
| Ancien | Divers | M4 | Variable |
Le boîtier DCL est un système normalisé présent dans la quasi-totalité des logements français construits après 1995 pour permettre le raccordement électrique et mécanique d’un luminaire.
Ces marques respectent scrupuleusement les normes. Vous ne risquez pas de mauvaises surprises au montage.
Cas particuliers des anciens modèles et marques alternatives
Les installations datant d’avant 2005 cachent souvent du M4. Ces boîtiers sont parfois moins profonds. La vis risque alors de buter contre la dalle de béton.
Mesurez bien la profondeur disponible avant d’acheter. Certaines marques « premier prix » ont des filetages fragiles. Ne forcez jamais si vous sentez une résistance anormale.
Vérifiez l’état de votre installation, surtout si vous devez rénover une vieille maison pour traiter des surprises électriques en rénovation.
Que faire si le filetage du boîtier est endommagé ?
Si le filetage est foiré, pas de panique. Il existe des inserts de réparation spécifiques. Ils se vissent dans le plastique pour recréer un axe solide.
Ne tentez pas de coller la vis. La colle ne tiendra jamais 25 kilos. Le remplacement du boîtier est nécessaire en cas de rupture totale du support.
En cas de rupture du support central, le remplacement du boîtier est indispensable pour la sécurité. Ne tentez pas de coller la vis. La colle ne tiendra jamais.
Mieux vaut perdre une heure à changer le boîtier qu’un lustre sur la tête. Soyez intransigeant.
Normes de sécurité et droits du locataire bricoleur
Avant de ranger vos outils, un petit point sur la loi et vos droits.
Conformité de l’installation après modification mécanique
Changer une vis ne remet pas en cause la conformité NF C 15-100. Vous ne modifiez pas le circuit électrique profond. C’est une opération de maintenance courante.
Le passage du Consuel n’est pas requis pour ce type de petit bricolage. Tant que le boîtier reste en place, tout va bien. Vous respectez l’esprit de la norme.
Remplacer crochet dcl par vis reste une intervention légère. Cela n’a rien à voir avec des chantiers lourds comme comment rénover une toiture pour votre maison.
Responsabilités entre locataire et propriétaire pour ce bricolage
En tant que locataire, vous avez le droit de poser vos luminaires. C’est un aménagement réversible. Conservez précieusement le crochet d’origine pour l’état des lieux.
Le locataire est responsable des dégradations commises lors du montage, mais le remplacement d’un accessoire DCL est considéré comme un usage normal.
Remettez tout en ordre avant de partir. C’est la garantie de récupérer votre caution sans discussion inutile. 🏠
Limites du DCL et fixation hors boîte pour charges lourdes
Au-delà de 25 kg, le boîtier DCL ne suffit plus. Il faut alors percer directement dans la structure du plafond. C’est le cas pour les ventilateurs de plafond.
Utilisez des chevilles adaptées au béton ou au solivage bois. La sécurité prime sur la simplicité du DCL. Ne prenez aucun risque avec des objets très pesants.
Pensez aussi à d’autres astuces comme comment isoler une porte en bois du froid pour améliorer votre confort global.
Pour fixer vos luminaires modernes, substituer le crochet par une vis M4 ou M5 garantit une stabilité parfaite et une finition soignée. En respectant la norme NF C 15-100, vous sécurisez durablement votre installation. N’attendez plus pour sublimer vos plafonds : un simple filetage bien choisi transforme radicalement votre intérieur dès aujourd’hui !
