L’installation d’une toiture métallique impose aujourd’hui une rigueur technique stricte pour garantir la stabilité de votre structure face aux intempéries. Comprendre quel espacement respecter entre les chevrons sous bac acier, ou plus précisément entre les pannes, vous permettra d’éviter des déformations irréversibles. Nous avons donc synthétisé pour vous les règles de calcul et les standards des fabricants afin de sécuriser durablement votre projet 🏗️.
Pourquoi l’espacement des pannes acier est le nerf de la guerre
Après avoir posé le décor de votre projet, il faut s’attaquer au squelette même de la toiture pour comprendre pourquoi chaque centimètre compte.
Ne confondez plus chevrons en bois et pannes métalliques
Le chevron est un élément vertical en bois. À l’inverse, la panne en acier galvanisé est horizontale et supporte directement le bac acier. Cette distinction est fondamentale pour la solidité.
L’abus de langage « chevron » persiste par habitude chez les bricoleurs. Pourtant, la rigidité spécifique du métal impose une approche différente. On rectifie le tir pour assurer la stabilité.
Le choix du matériau dicte la structure. Pour ne pas vous tromper, découvrez quels matériaux pour charpente choisir pour sa toiture ? avant de vous lancer.
Utilisez les bons termes pour éviter les erreurs de commande. Votre fournisseur vous comprendra bien mieux ainsi.

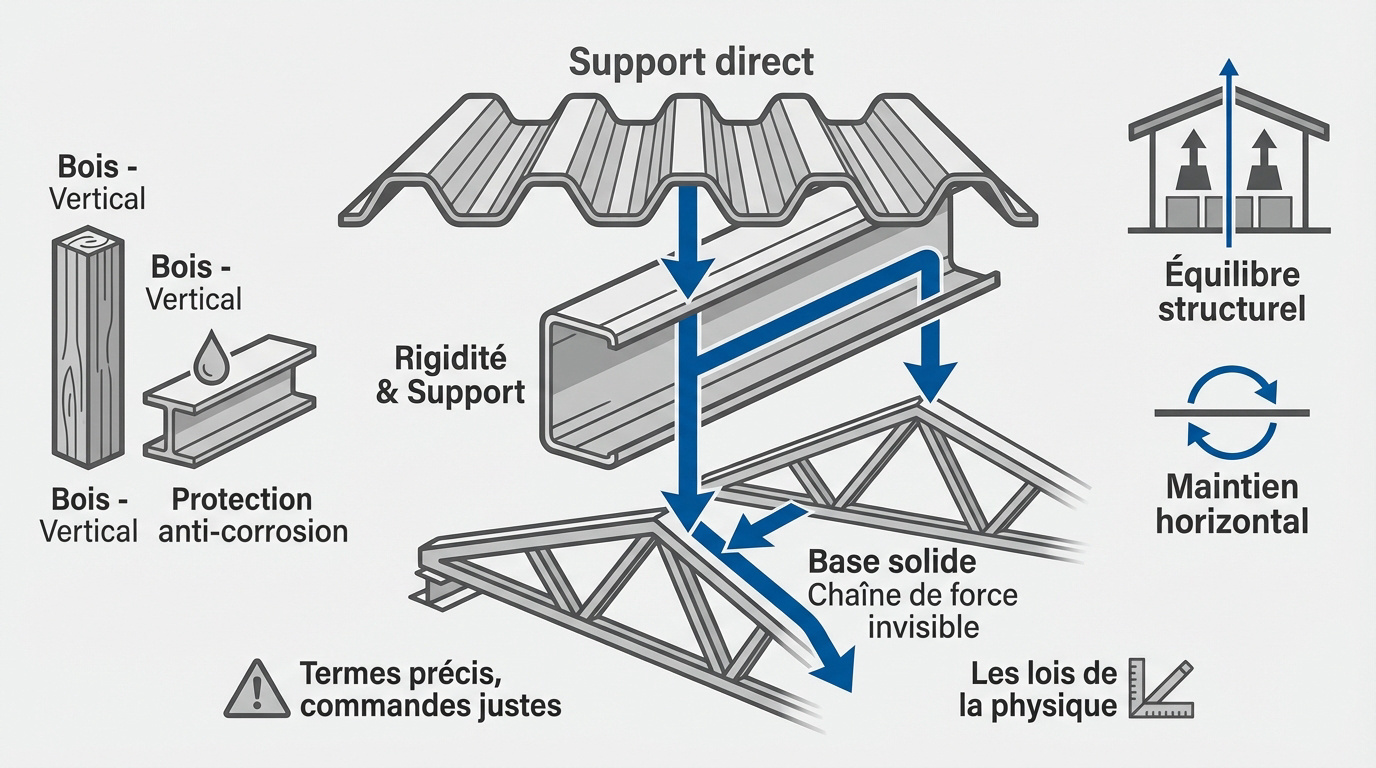

Le rôle mécanique des pannes dans la répartition des charges
Le bac acier transfère son poids vers les pannes, puis vers les fermes. C’est une chaîne de force invisible mais vitale.
La stabilité du bâtiment en dépend. Une panne mal positionnée crée un point de faiblesse. Une bonne répartition des charges prévient tout risque d’affaissement.
L’entraxe entre les pannes garantit la longévité de votre couverture ; un mauvais calcul et toute la structure souffre sous les intempéries.
Les pannes luttent contre la torsion sous le poids. Elles doivent rester parfaitement horizontales pour sécuriser l’ensemble. On ne rigole pas avec la physique du bâtiment.
| Critère | Recommandation (07/2025) |
|---|---|
| Quel espacement respecter entre les chevrons sous bac acier ? | Jusqu’à 2m |
| Portée maximale | Jusqu’à 12m |
Quelle distance maximale respecter entre deux pannes ?
Maintenant que le rôle des pannes est clair, passons aux chiffres concrets pour votre chantier.
La règle d’or des 2 mètres pour les épaisseurs standards
Pour vos travaux, retenez que les tôles de 0,63 mm à 0,75 mm imposent une limite. L’espacement recommandé entre les pannes est généralement de 2 mètres maximum. C’est le standard du marché actuel.
Pourquoi ce chiffre ? Cette distance garantit une tenue correcte sans fléchissement visible. Utiliser une épaisseur standard permet de maintenir la structure bien droite sous son propre poids.
L’espacement classique : jusqu’à 2 mètres pour des tôles d’épaisseur 0,63 mm à 0,75 mm.
La distance entre pannes ne doit jamais être improvisée sans vérifier la fiche technique du fabricant de bac acier.
Gardez à l’esprit que chaque fabricant possède ses propres abaques. Ne jouez pas aux devins avec votre sécurité structurelle.
L’impact de l’isolation : simple peau vs panneau sandwich
Le choix du matériau modifie tout. Entre une tôle simple peau légère et un panneau sandwich massif, le poids au mètre carré change la donne radicalement. La structure doit encaisser cette charge supplémentaire.
L’isolation intégrée demande souvent un rapprochement des supports. En effet, le confort thermique a un poids structurel non négligeable. Nous devons donc adapter l’ossature en conséquence pour éviter tout risque.
Concrètement, l’entraxe peut tomber à 1,50 mètre selon l’épaisseur de l’isolant choisi. C’est une précaution nécessaire pour la pérennité du bâtiment.
Alors, quel espacement respecter entre les chevrons sous bac acier ? Il faut impérativement dimensionner selon le produit fini.
Les 3 variables qui chamboulent votre entraxe de pose
Si les 2 mètres sont une base, trois facteurs extérieurs viennent souvent bousculer ce calcul théorique.
Comment la pente du toit dicte le rapprochement des supports
Une pente faible favorise la stagnation de l’eau. Pour éviter tout risque, une pente douce exige des pannes plus proches. C’est une sécurité indispensable pour votre structure.
La résistance à la flexion devient alors le point central. Plus c’est plat, plus la tôle travaille. Surveillez donc l’inclinaison du toit avec précision.
Retenez cette règle simple : pente faible égale entraxe réduit. C’est mathématique et cela garantit la longévité de l’ouvrage.
L’influence de l’épaisseur de la tôle et du profilé choisi
Plus l’acier est épais, plus il peut franchir de distance. C’est avant tout une question de nervure et de rigidité mécanique.
| Épaisseur tôle (mm) | Charge neige/vent (daN/m²) | Entraxe max recommandé (m) |
|---|---|---|
| 0,50mm | 60 | 1,60 |
| 0,63mm | 75 | 2,00 |
| 0,75mm | 90 | 2,40 |
| 1,00mm | 120 | 3,00 |
Ce tableau montre que l’épaisseur augmente la portée. Le profilé joue aussi sur la rigidité. Respectez toujours les charges admissibles du fabricant.
Zones climatiques : anticiper les surcharges de neige et de vent
L’altitude et les zones venteuses V2NA2 modifient la donne. La neige pèse lourd sur les structures métalliques. Il faut donc anticiper ces poids supplémentaires.
Dans les zones à forte neige, les pannes doivent être rapprochées pour répartir la charge et éviter tout affaissement irréversible du bac acier.
Votre zone géographique peut forcer à réduire l’entraxe de 20%. Ces contraintes climatiques dictent la densité du support. Nous devons adapter le montage au terrain.
Ne négligez jamais le vent. L’arrachement est un risque réel. Une fixation solide sur des appuis serrés.
Choisir le bon profilé pour maximiser la portée sans appui
Pour optimiser votre budget, le choix de la forme de la panne est aussi vital que son espacement.
Profilés en C, Z ou Sigma : lequel privilégier ?
Le choix de la géométrie définit la performance de votre structure. Le profilé Z autorise un recouvrement astucieux, tandis que le modèle C reste une option classique. En revanche, le profilé Sigma se distingue par une rigidité bien plus importante.
Avez-vous pensé aux pannes C180mm ? Grâce à leur hauteur de section généreuse, elles s’adaptent parfaitement aux chantiers exigeant de grandes portées. C’est une solution robuste pour vos projets d’envergure.
Bref, la légèreté naturelle de l’acier constitue un avantage majeur. Elle simplifie considérablement les opérations de pose, même à des hauteurs importantes.
Franchir jusqu’à 12 mètres : l’avantage de la structure galvanisée
L’utilisation d’un acier haute résistance permet de supprimer des fermes intermédiaires. Cette optimisation réduit mécaniquement vos coûts de main-d’œuvre. C’est une stratégie intelligente pour votre portefeuille.
L’acier galvanisé offre une longévité exceptionnelle sans entretien, contrairement au bois qui subit les assauts du temps, des insectes et de la pourriture sur le long terme.
L’acier galvanisé ne craint absolument pas les assauts de la moisissure. Une structure correctement traitée représente donc un investissement pérenne pour la sécurité de votre bâtiment industriel ou agricole.
L’humidité ne déforme pas ces éléments métalliques stables. Vous garantissez ainsi la pérennité de votre toiture face aux aléas climatiques les plus rudes.
Alors voilà, l’économie globale est évidente. Moins de poteaux signifie automatiquement un gain d’espace libre au sol pour votre activité.
Les conséquences désastreuses d’un mauvais dimensionnement
Ignorer ces règles techniques n’est pas sans risque, et les dégâts peuvent coûter bien plus cher que quelques pannes supplémentaires.
Fléchissement et infiltrations : quand le toit fait le gros dos
Un écart trop important entre vos pannes crée un creux. L’eau stagne alors au centre des plaques. Cette cuvette finit par provoquer des fuites inévitables.
Sous cette déformation, les joints finissent par s’écarter. L’étanchéité n’est plus du tout garantie. Vous risquez alors des infiltrations d’eau sévères dans votre structure.
Pensez aussi à vérifier combien de temps faut-il pour enduire un mur extérieur. Une protection globale est toujours préférable.
Observez bien votre toiture de loin. Si elle ondule, le danger est proche. Ne laissez pas la situation se dégrader davantage.
Risques d’arrachement et sur-sollicitation des fixations
Chaque vis subit une pression énorme. Si l’entraxe dépasse les limites, la force exercée devient colossale. Vos fixations saturent et s’épuisent vite.
En cas de tempête, le vent s’engouffre dessous. Votre plaque peut subir un arrachement brutal. Elle s’envole alors comme une véritable voile.
Un mauvais espacement multiplie par trois le risque de sinistre majeur lors d’un épisode venteux exceptionnel.
Soyez vraiment prudents. La sécurité des personnes dépend de votre rigueur.
Réussir son montage avec les bons accessoires de liaison
Pour finir, la réussite tient souvent aux petits détails de fixation qui solidarisent l’ensemble.
Liernes, échantignoles et taquets : les garants de la stabilité
Les liernes empêchent le déversement des pannes. Elles maintiennent un entraxe constant lors de la pose. C’est une sécurité indispensable.
L’échantignole est le connecteur vital entre panne et ferme. Ces accessoires de liaison transmettent les efforts. La structure perd sinon sa cohérence.
- Rôle de la lierne (anti-flambement)
- Rôle de l’échantignole (ancrage)
- Rôle du taquet (butée)
L’utilisation de pannes C180mm offre une résistance mécanique supérieure de 9 % par rapport aux modèles classiques, garantissant une longévité accrue à votre bâtiment.
Sans ces pièces, la structure reste instable. Un montage négligé expose votre couverture à des risques majeurs.
Maîtriser le serrage pour une étanchéité durable
Le serrage demande une attention particulière. N’écrasez jamais le cavalier ou l’onde du bac acier. Une pression excessive déforme le métal.
Trop serrer détruit le joint néoprène. Pas assez serrer provoque des fuites. Le serrage contrôlé est le seul gage de fiabilité.
Serrage contrôlé : ne pas écraser la rondelle néoprène. Utilisez un outil à débrayage de couple pour une précision optimale.
Consultez notre guide sur comment installer un lavabo en 9 étapes ? pour illustrer cette précision. Chaque geste compte pour un résultat pro.
Utilisez des configurateurs pour obtenir un kit sans erreur. Vous évitez ainsi toute mauvaise surprise lors du chantier.
Pour garantir la pérennité de votre ouvrage, retenez l’essentiel : un entraxe de 2 mètres maximum, une adaptation rigoureuse aux contraintes climatiques et l’usage de profilés Sigma ou C180. Ne risquez pas l’affaissement ! Utilisez dès maintenant notre configurateur pour sécuriser l’espacement entre vos supports de bac acier. Un montage précis, c’est un bâtiment qui défie le temps !
